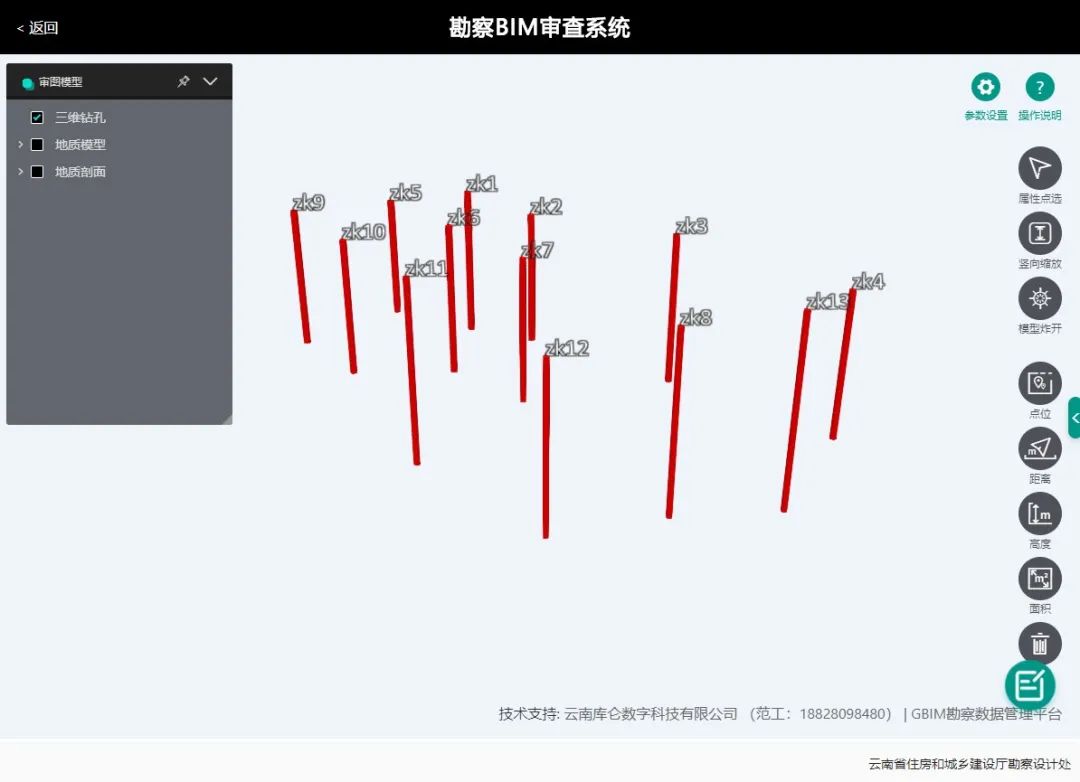

图2 三维钻孔展示
图3 一键生成三维地质模型

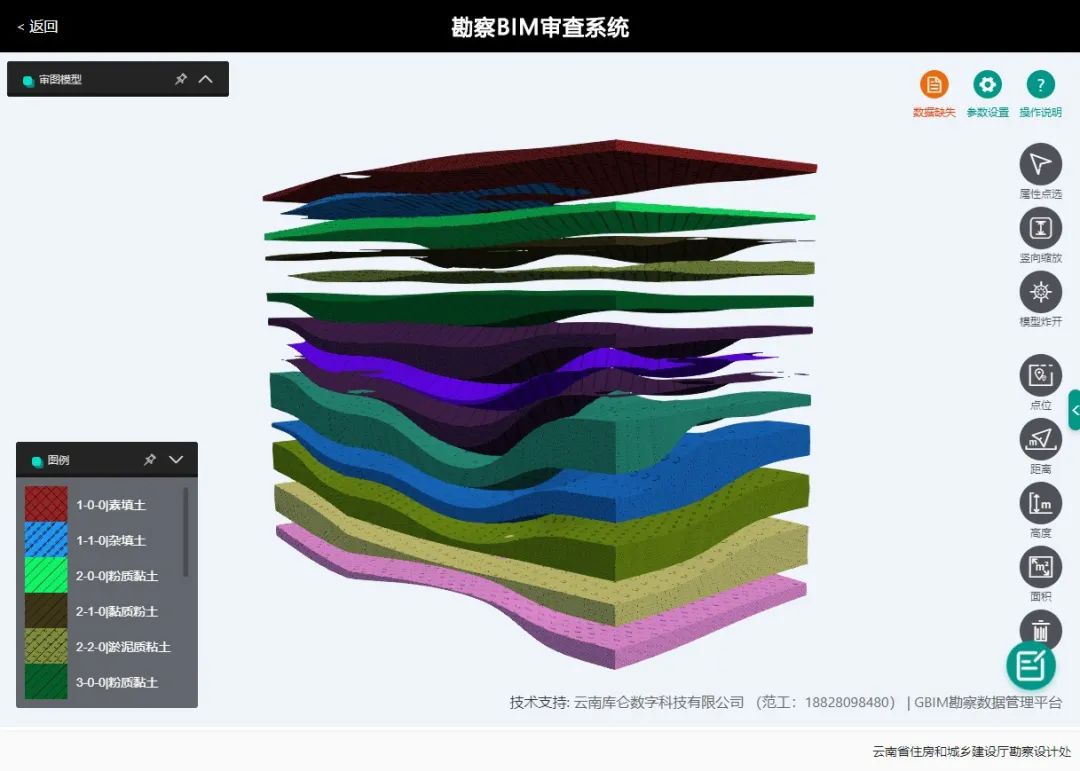

图4 三维模型地层炸开展示

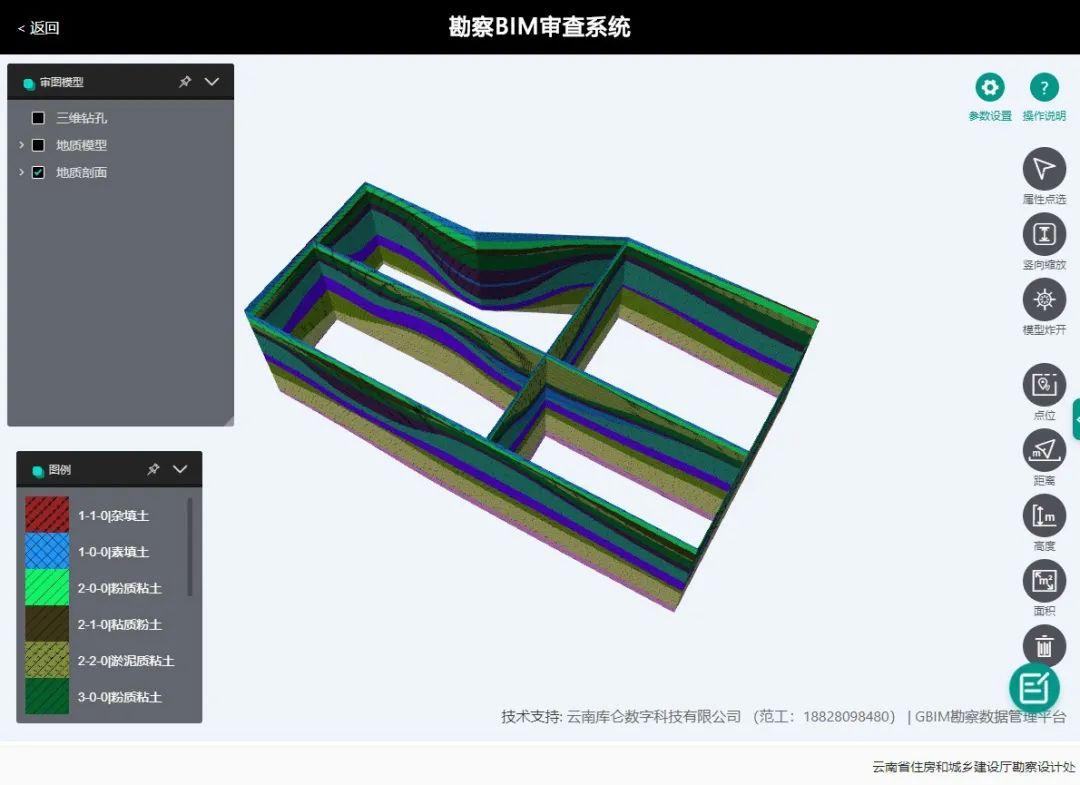

图5 三维地质剖面展示
(二)审查要求。各施工图审查机构通过勘察BIM工具导入项目勘察软件数据包,系统自动生成勘察场地三维地质模型,对各岩(土)层原位测试成果、室内土工试验成果、层位划分的合理性等多方面进行智能分析,并将相关结果链接分享至审图人员,各审图人员可通过系统初步分析结果和勘察场地三维地质模型的剖面、钻孔分层、炸开等功能,深入开展勘察项目审图工作;在勘察审图项目备案时,施工图审查机构需将勘察单位最终修改后的勘察软件数据包上传系统进行备案。

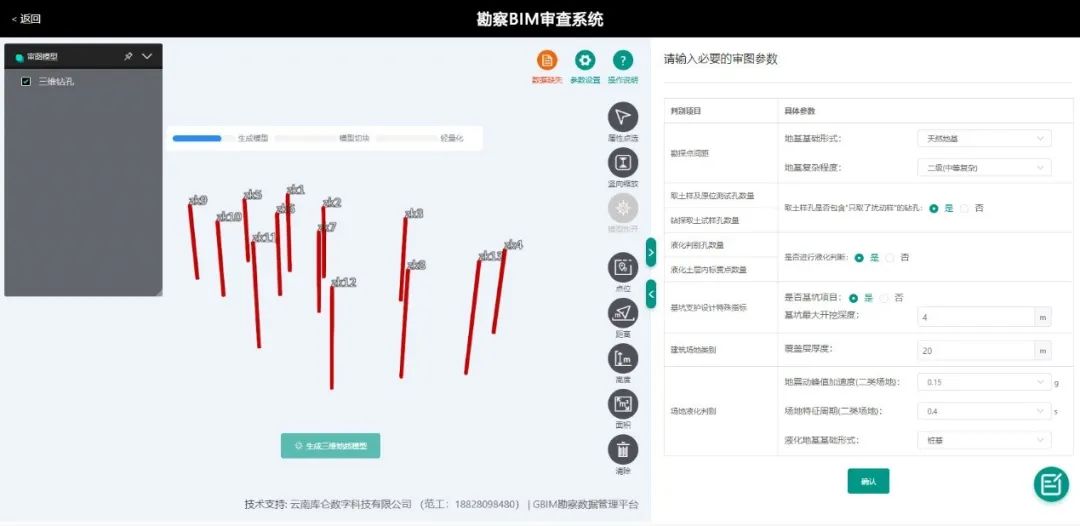

图6 智能审图参数编辑
图7 智能审图结果

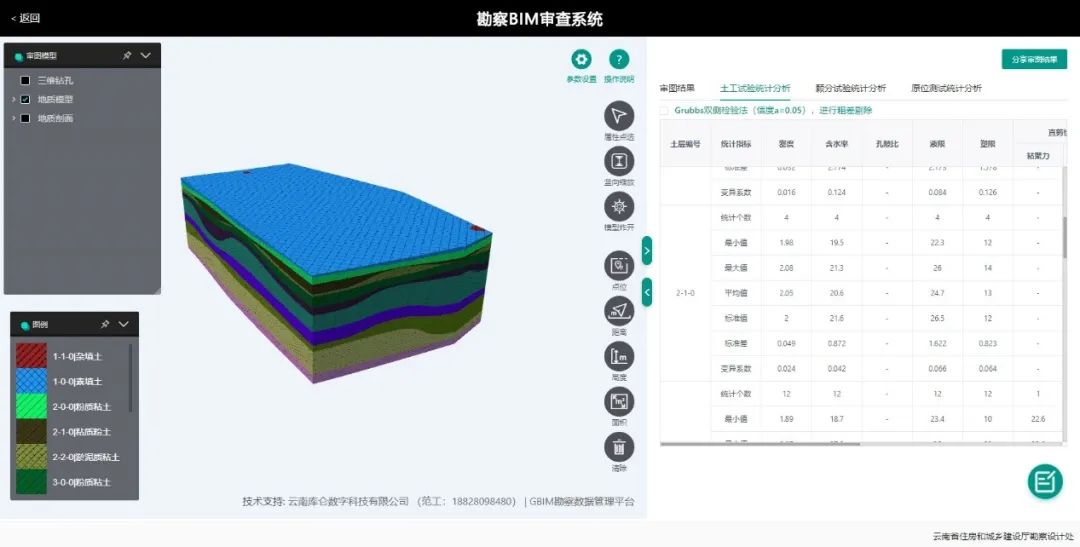

图8 土工试验统计分析
其他事项
(一)各施工图审查机构严格按照文件要求积极开展相关系统试用和培训工作,并及时反馈系统问题和建议。 (二)各勘察单位要以此为契机,积极开展勘察设计BIM相关工作,提升企业信息化管理水平,稳步推进BIM在勘察设计行业的应用。 (二)各级住房城乡建设行政主管部门依托数字化审图系统备案的勘察电子文档以及勘察BIM模型,积极开展“事中事后”检查,推动勘察行业健康发展。 联系人及电话:彭才能,0871-64320542 来源:网络 版权归原作者所有,侵权请联系删除 |
